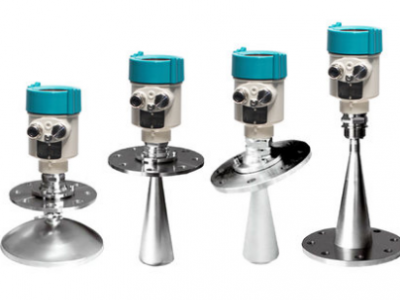

--青岛烨为技术有限公司雷达液位计1
1 ） 测量原理
| YWLPS60系列雷达物位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播,碰到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。 由于电磁波的传播速度极高，发射脉冲与接收脉冲的时间间隔很小（纳秒量级）很难确认。 脉冲系列雷达物位计采用一种特殊相关解调技术，可以准确识别发射脉冲与接收脉冲的时间间隔，从而进一步计算出天线到被测介质表面的距离。 |
² ） 特 点
由于采用了先进的微处理器和独特EchoDiscovery 回波处理技术，雷达物位计可以应用于各种复杂工况。
“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果
多种过程连接方式及天线型式，使得YLPS60系列雷达物位计适用于各种复杂工况及应用场合。如：高温、高压及小介电常数介质的测量等。采用脉冲工作方式，雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
雷达物位计采用了高频段的发射频率，因而具有：
—波束角小，能量集中，具有强抗干扰能力，大大提高了测量精度和可靠性；
—天线尺寸小，便于安装和加装防尘罩等天线防护装置；
—测量盲区小，对于小罐测量也会取得良好的效果；
—波长短，对颗粒物质的料位测量依有良好效果。
